Jinsheng Mist Forest-Sistem za maglu visokog pritiska je jedan od vodećih proizvođača i dobavljača automatskih jedinica za zamagljivanje visokog pritiska u Kini. Ako idete na veleprodaju jeftine automatske jedinice za zamagljivanje visokog pritiska proizvedene u Kini, dobrodošli da dobijete besplatan uzorak iz naše fabrike. Svi prilagođeni proizvodi su visokog kvaliteta i niske cijene.

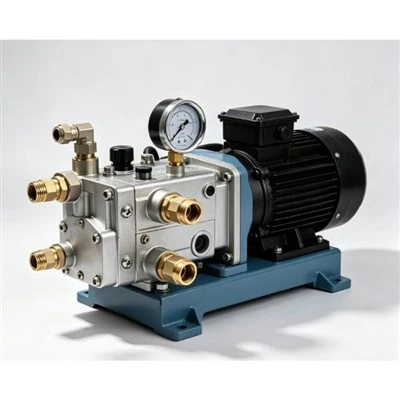

Automatska jedinica za zamagljivanje visokog pritiska pruža vodu pod pritiskom i automatsku kontrolu rada za sisteme zamagljivanja pod visokim{0}}pritiskom. Filtrirana voda ulazi u jedinicu, prolazi kroz pumpu visokog{2}}pritiska i isporučuje se u cjevovod za zamagljivanje pod potrebnim radnim pritiskom.
Sklop kombinuje pumpu, motor, komponente pod pritiskom, priključke za vodu i električne kontrole u jednoj kompaktnoj jedinici. Kapacitet pumpe i konfiguracija upravljanja se biraju u skladu sa protokom mlaznice, radnim zonama, uslovima cevovoda i napajanjem na lokaciji.
Automatska kontrola pokretanja i zaustavljanja omogućava ciklusu zamagljivanja da prati definisani radni raspored ili sekvencu sistema.
Kako jedinica radi
Ulaz vode:Filtrirana voda ulazi kroz ulazni priključak i ulazi u dio pumpe. Pritisak dovoda vode i uslovi filtracije su usklađeni sa odabranom pumpom i konfiguracijom mlaznice.
Stvaranje pritiska:Pumpa visokog{0}}pritiska podiže pritisak vode na potreban radni nivo. Protok pumpe je usklađen sa ukupnom potražnjom aktivnog kruga za zamagljivanje.
Automatski rad:Električna kontrolna sekcija upravlja redoslijedom pokretanja, zaustavljanja i rada pumpe prema specificiranoj upravljačkoj logici.
Dostava magle:Voda pod pritiskom teče kroz razvodnu liniju do raspršivača. Mlaznice pretvaraju mlaz vode u fine kapljice za odabranu primjenu.
Tipične tehničke specifikacije
|
Parametar |
Tipična konfiguracija |
|
Vrsta proizvoda |
Automatska-jedinica za zamagljivanje pod visokim pritiskom |
|
Radni pritisak |
50–70 bara |
|
Protok vode |
4–12 L/min |
|
Snaga motora |
2,2–5,5 kW |
|
Napajanje |
220–380 V, 50/60 Hz |
|
Control Mode |
Automatski start/stop |
|
Tip pumpe |
Pumpa s klipom visokog{0}}pritiska |
|
Voda Medium |
Filtrirana čista voda |
|
Instalacija |
Kompaktna jedinica, ormar ili klizaljka |
|
Operativne aplikacije |
Hlađenje, vlaženje, kontrola prašine i mirisa |
Konačni pritisak, protok, snaga motora, električna konfiguracija i kontrolne funkcije se biraju iz zahteva sistema.
Parametri odabira
Radni pritisak:Tlak je određen odabranom mlaznicom, potrebnim performansama atomizacije i hidrauličkim gubicima kroz cjevovod. Radna tačka pumpe treba da odgovara pritisku potrebnom u krugu mlaznice.
Protok vode:Ukupni protok se izračunava iz broja radnih mlaznica i njihovih pojedinačnih brzina protoka. Odabrana jedinica treba da obezbedi potreban protok pri navedenom radnom pritisku.
Snaga motora:Snaga motora je usklađena s pritiskom i protokom pumpe. Zahtjeve za napon, frekvenciju i električno pokretanje treba potvrditi prije proizvodnje.
Način kontrole:Upravljačke funkcije se biraju prema radnom nizu. Opcije mogu uključivati automatsko pokretanje/zaustavljanje, rad s vremenskim zadacima i kontrolu{1}}baziranu na zonama.
Područja primjene
Supresija prašine
Snabdjeje vodu pod pritiskom za fine-mlaznice za maglu za kontrolu prašine u oblastima rukovanja materijalom, preradi i industrijskim radnim područjima.
Industrijsko hlađenje
Pruža kontroliranu vodenu maglu za vanjske prostore, procesne zone i okolinu opreme gdje je potrebno hlađenje isparavanjem.
Vlaženje
Hrani fine-mlaznice za maglu za kontrolu vlage u proizvodnim, skladišnim i procesnim okruženjima.
Kontrola mirisa
Pruža vodu pod pritiskom za sisteme za raspršivanje koji se koriste za kontrolirani tretman mirisa u industrijskim i ekološkim primjenama.
System Matching
Opterećenje mlaznice:Ukupni protok mlaznice uspostavlja osnovni zahtjev za protok pumpe. Količina mlaznice i pojedinačni protok treba potvrditi prije odabira jedinice.
Operativne zone:Kontrola zona omogućava različitim dijelovima sistema za zamagljivanje da rade u skladu sa njihovim individualnim zahtjevima procesa uz korištenje zajedničke pumpne jedinice.
Uslovi cjevovoda:Prečnik cevovoda, dužina, visina i spojevi doprinose gubitku pritiska. Ovi faktori su uključeni pri određivanju potrebnog pritiska pumpe.
Kvalitet vode:Filtrirana čista voda podržava stabilan rad pumpe i mlaznice. Nivo filtracije treba da odgovara konstrukciji pumpe i veličini otvora mlaznice.
Karakteristike automatske kontrole
Start and Stop
Automatski rad pumpe prati konfigurisani sistemski redosled, smanjujući ručne intervencije tokom normalnog rada.
Timed Operation
Radni intervali se mogu konfigurirati za aplikacije koje zahtijevaju kontrolirane cikluse zamagljivanja tijekom procesa proizvodnje ili okoliša.
Zone Control
Odvojene zone zamagljivanja mogu se kontrolisati u skladu sa potrebnim redosledom, omogućavajući protok vode da prati aktivni deo sistema.
Electrical Integration
Konfiguracija upravljanja je usklađena s dostupnim naponom, frekvencijom i potrebnim radnim funkcijama.
Konstrukcija i komponente
Pumpa uspostavlja potrebni pritisak i protok za priključeni krug zamagljivanja. Izbor pumpe se zasniva na radnoj tački sistema.
Snaga motora odgovara izabranom radnom stanju pumpe i električnom napajanju na lokaciji.
Komponente za regulaciju pritiska i hidraulične priključke čine vodeni krug između izlaza pumpe i cjevovoda za zamagljivanje.
Električni upravljački dio sadrži radne i zaštitne komponente potrebne za navedeni automatski slijed.
Kontrola kvaliteta i proizvodnje
Inspekcija komponenti
Pumpa, motor, komponente pod pritiskom, električni dijelovi i priključci za vodu se provjeravaju u odnosu na specificiranu konfiguraciju prije montaže.
01
Kontrola montaže
Hidraulički i električni priključci se provjeravaju tokom montaže kako bi se provjerilo ispravno postavljanje i povezivanje komponenti.
02
Ispitivanje pritiska
Završeni hidraulični krug se provjerava pod uvjetima kontroliranog tlaka prije konačnog otpuštanja.
03
Electrical Testing
Priključci za napajanje, kontrolne funkcije i automatske radne sekvence se provjeravaju u odnosu na konfigurirane električne zahtjeve.
04
Završna inspekcija
Završena jedinica se pregledava za stanje priključka, instalaciju komponenti, rad upravljanja i cjelokupnu montažu prije pakiranja.
05
Informacije potrebne za odabir
Sistemski pritisak
Obezbedite potreban radni pritisak na sistemu za zamagljivanje ili krugu mlaznice.
Potražnja za vodom
Navedite ukupan protok vode, količinu mlaznice i brzinu protoka mlaznice za svaku radnu zonu.
Izgled sistema
Dužina cjevovoda, promjer, visina i broj zona pomažu u određivanju potrebnog rada pumpe.
Electrical Supply
Navedite napon, frekvenciju i dostupno napajanje prije odabira motora i kontrole.
Electrical Supply
Navedite napon, frekvenciju i dostupno napajanje prije odabira motora i kontrole.
Water Conditions
Osigurajte raspoloživi izvor vode i stanje filtracije kako bi se konfiguracija pumpe i mlaznice mogla na odgovarajući način uskladiti.
FAQ
P: Šta je -automatska jedinica za zamagljivanje pod visokim pritiskom?
O: To je kompletan sklop za pumpanje i kontrolu koji opskrbljuje vodu pod pritiskom u sistem zamagljivanja pod visokim-pritiskom i upravlja automatskim radom.
P: Kako je odabrana ispravna jedinica?
O: Izbor se zasniva na radnom pritisku, ukupnom protoku vode, količini mlaznice, radnim zonama, uslovima cevovoda i električnom napajanju.
P: Može li jedna jedinica opskrbljivati više zona zamagljivanja?
O: Da. Odgovarajući sistem upravljanja i distribucije može upravljati više zona prema specificiranom redoslijedu sistema.
P: Koji kvalitet vode je potreban?
O: Filtrirana čista voda se koristi za krug zamagljivanja. Potreba za filtracijom ovisi o konstrukciji pumpe, veličini otvora mlaznice i kvaliteti vode.
P: Može li se jedinica konfigurirati za različite projekte?
O: Da. Kapacitet pumpe, snaga motora, električno napajanje, opseg pritiska i funkcije automatske kontrole mogu se konfigurisati prema zahtevima projekta.
